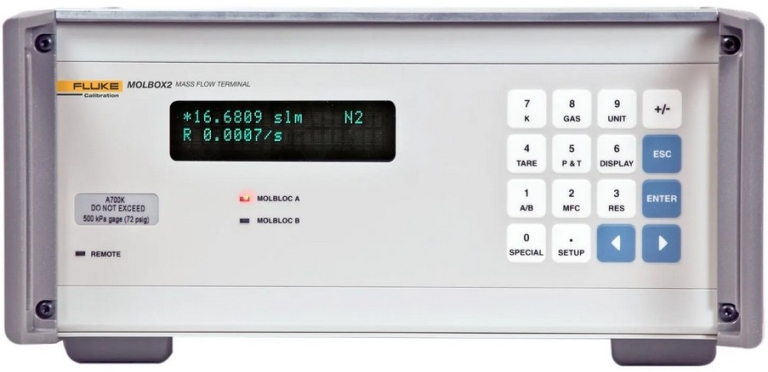

El terminal de flujo molbox2 de Fluke Calibration es una actualización importante del sistema de calibración de flujo de gas. El molbox2, combinado con los elementos de flujo molbloc, permite lograr la menor incertidumbre disponible para la calibración de medidores de flujo de gas y controladores. Una configuración especial, la molbox2-S, permite utilizar los elementos de flujo de tobera sónica molbox-S a unas presiones más altas que las anteriores, lo que amplía notablemente el rango de flujo que se puede utilizar.
Un sistema de calibración de flujo de gas molbloc/molbox2 es la solución ideal para calibrar medidores de flujo, controladores de flujo másico térmico (MFC), rotámetros, medidores de turbina, medidores de burbujas y otros dispositivos de medida de flujo. Con medidas en tiempo real, sin piezas móviles y con el respaldo de una calibración trazable en varios gases y presiones de funcionamiento diferentes, molbloc/molbox puede resolver prácticamente cualquier aplicación de calibración, sin concesiones. Los sistemas molbloc/molbox se utilizan ampliamente en muchos sectores, incluidos el farmacéutico, el de semiconductores, el aeroespacial, el de control medioambiental, el de producción de energía, el de mezcla de gases de referencia, y en laboratorios de investigación y normalización.
Las innovaciones de molbox2 permiten que el sistema molbloc/molbox2 logre las incertidumbres de medida de flujo de gas más bajas de la industria. La incertidumbre más baja se obtiene a través de varias mejoras destacadas, incluidas:
Hay nuevos molbloc-L aptos para los distintos tipos de calibración. Los molbloc existentes son compatibles con molbox2 a una incertidumbre de ±0,2% de la lectura (estándar) y +/- 0,125% de incertidumbre de lectura (premium) con calibraciones de gas reales.
El molbox2-S es una configuración especial de molbox2 que permite cubrir una amplia gama (rango de regulación de 10:1) con elementos de flujo del restrictor molbloc-S, sin necesidad de emplear costosas bombas de vacío. El molbox2-S está disponible con un rango de presión Q-RPT ascendente de hasta 2 MPa (300 psia) para que los elementos molbloc-S se utilicen cómodamente en un amplio rango de flujo ascendente de medidores de flujo que se prueban a presión atmosférica, una aplicación común. Esta capacidad ampliada facilita la configuración de un sistema de calibración con menos elementos molbloc y un número mínimo de accesorios. Además, amplía notablemente el rango de los elementos molbloc-S existentes cuando se agrega una calibración molbloc de alta presión.
Elemento molbloc-S |
Rango útil con calibraciónSP y molbox2A700K |
Rango útil conCalibración de HP ymolbox2-S -A2M |
|
1E2-S |
De 15 a 60 litros estándar por minuto* |
De 20 a 300 litros estándar por minuto |
|
5E2-S |
De 67 a 300 litros estándar por minuto* |
De 100 a 1000 litros estándar por minuto |
*El flujo mínimo utilizable de elementos molbloc-S con calibraciones SP está limitado por los requisitos de contrapresión para flujo sónico cuando se utilizan en sentido ascendente de un dispositivo a presión atmosférica. Los valores de flujo se indican en litros estándar por minuto referenciados a 0 °C.
El molbox2-S se diseñó para su uso con elementos molbloc-S y, por tanto, está configurado solo para medida de presión absoluta, lo que reduce su coste. También reduce la complejidad del sistema de flujo y el coste global, así como los costes de recalibración continuos.
Ahora se admiten varias calibraciones molbloc para cada gas. Esto significa que ahora puede tener un molbloc calibrado por separado para su uso tanto a alta presión (antes del dispositivo que se comprueba) como a baja presión (descendente del dispositivo que se comprueba) para admitir distintas aplicaciones en lugar de necesitar dos molblocs o cargar manualmente archivos de calibración de molbloc independientes. Todas las calibraciones se almacenan en la EEPROM del molbloc y el usuario solo tiene que seleccionar el tipo de calibración desde el panel frontal del molbox1+ o a través de la interfaz remota del molbox2.
Al invertir en los instrumentos de prueba de Fluke, espera que le traigan el máximo beneficio. Fluke Premium Care es una oferta de pago que proporciona una cobertura superior a la garantía de producto original para que no tenga que preocuparse por los tiempos de inactividad inesperados causados por equipos de prueba, accesorios o instrumentos dañados que necesiten calibración o reparación.
| Especificaciones | ||
| General | ||
| Requisitos de alimentación | De 85 V a 264 V ca, de 47 a 440 Hz, 18 VA de consumo máximo | |
| Rango de temperatura de funcionamiento normal | De 15 a 30 °C (59 °F a 86 °F) | |
| Rango de temperatura de almacenamiento | De -20 a 70 °C (-4 °F a 158 °F) | |
| Vibraciones | Cumple con MIL-T-28800D | |
| Peso | 6,8 kg (15 lb) máx. | |
| Dimensiones (AnxAlxPr) | 32 x 12 x 30 cm (12,6 x 4,7 x 11,8 pulg.) aprox. | |
| Puerto de comunicaciones | RS-232 (COM1), RS-232 (COM2), IEEE-488.2 | |
| Conexiones de presión (molbox2 y molbloc) | Conectores rápidos equivalentes a Swagelok® serie QM (SS-QM2-B200) | |
| Rangos de flujo | De 5000 litros estándar por minuto Consulte las tablas de rango de molbloc-L y molbloc-S independientes | |
| Velocidad de medida de flujo | 340 milisegundos | |
| Gases compatibles (Consulte a su representante de ventas para obtener una lista actual de gases disponibles para la calibración molbloc de fábrica.) |
Nitrógeno (N2), aire, argón (Ar), monóxido de carbono (CO), helio (He), oxígeno (O2), dióxido de carbono (CO2), tetrafluoruro de carbono (CF4), etano (C2H6), etileno (C2H4), fluoroformo (CHF3), hexafluoroetano (C2F6), hidrógeno (H2), metano (CH4), óxido nitroso (N2O), propano (C3H8), hexafluoruro de azufre (SF6), butano (C4H10), octafluorociclobutano (C4F8), xenón (Xe), propileno (C3H6), acetileno (C2H2), neón (NE), criptón (Kr), isobutano (iBtn), deuterio (D2), Gas Natural (NG) *Disponibilidad para personalizar gases y mezclas no disponible actualmente en el molbox2 |
|
| Opción de mando de válvula | (8) salidas de 12 V. Cada salida puede asumir 500 mA a 12 V, 1 A como máximo en total | |
| Opción de control MFC (entrada/salida analógica) |
Rango de tensión nominal: Entrada de 0 a 6 v cc, salida de 0 a 5 v cc Rango de corriente nominal: Entrada de 4 a 20 mA, salida de 4,01 a 20 mA Precisión: ± 0,1% FS (ajuste), ± 0,05% FS (medida) |
|
| Medida de presión | ||
| Tipo | Transductores de presión de referencia de cuarzo caracterizados Q-RPT: cristal de cuarzo oscilante con fuelles mecánicos |
|
| Rango de presión calibrada (escala completa) | ||
| A700K | De 0 a 600 kPa absoluta (0 a 87 psia) | |
| A350K | De 0 a 300 kPa absoluta (0 a 44 psia) | |
| S A1.4M (solo molbloc-S) | De 0 a 1,2 MPa absoluta (0 a 174 psia) | |
| S A2M (solo molbloc-S) | De 0 a 2 MPa absoluta (0 a 290 psia) | |
| Incertidumbre de la medida (un año) | ||
| Presión absoluta? | ± (0,01% de la lectura o 0,003% de la amplitud de Q-RPT, el mayor de ellos) | |
| Presión diferencial (A700K con tara) | ± (8,4 Pa (0,0012 psi) o 0,032% ?P, el mayor de ellos) | |
| Presión diferencial (A350K con tara) | ± (4,2 Pa (0,0006 psi) o 0,026% ?P, el mayor de ellos) | |
| Medida de temperatura | ||
| Tipo | PRT molbloc con sistema de medida óhmica molbox2 | |
| Rango (FS) | De 0 a 40 °C | |
| Resolución | 0,01 °C | |
| Precisión PRT molbloc | ± 0,02 °C (de 15 a 30 °C) | |
| S A2M (solo molbloc-S) | De 0 a 2 MPa absoluta (0 a 290 psia) | |
| En placa | ||
| Resistencia de referencia | 100 y 110 W ± 0,01%, estabilidad < 25 ppm/año | |
| Medida óhmica | ± 0,02% de la lectura (de 15 a 30 °C) | |
| Medida de flujo | ||
| con elementos de flujo laminar molbloc-L | ||
| Calibración molbloc estándar | Calibración molbloc premium | |
| Rango | De 0 a 100% de escala completa de molbloc | De 0 a 100% de escala completa de molbloc |
| Resolución | 0,0015% FS | 0,0015% FS |
| Precisión¹ | ± 0,07% de la lectura, ± 0,007% FS por debajo del 10% FS |
± 0,07% de la lectura, ± 0,007% FS por debajo del 10% FS |
| Estabilidad (a un año)² | ± 0,09% de la lectura, ± 0,009% FS por debajo del 10% FS |
± 0,03% de la lectura, ± 0,003% FS por debajo del 10% FS |
| Incertidumbre de la medida³ (para cualquier gas para el que el molboc en uso esté calibrado) | ± 0,2% de la lectura, ± 0,02% FS por debajo del 10% FS |
± 0,125% de la lectura, ± 0,0125% FS por debajo del 10% FS |
| Incertidumbre de la medida? (para cualquier gas compatible con molbox2 para el cual Fluke esté acreditado y el molbloc en uso NO esté calibrado en el gas real) | ± 0,5% de la lectura entre 10 y 100% FS, ± 0,05% FS por debajo del 10% FS | ± 0,5% de la lectura entre 10 y 100% FS, ± 0,05% FS por debajo del 10% FS |
| Incertidumbre de la medida? (para cualquier gas compatible con molbox2 para el cual Fluke no esté acreditado y el molbloc en uso NO esté calibrado en el gas real) | ± mayor del 0,5% de lectura, 0,05% de escala completa o raíz cuadrada*[0,2% de lectura, incertidumbres de propiedades de gas] | ± mayor del 0,5% de lectura, 0,05% de escala completa o raíz cuadrada*[0,2% de lectura, incertidumbres de propiedades de gas] |
| con elementos de flujo de tobera sónica molbloc-S | ||
| Calibración molbloc estándar | Calibración molbloc premium | |
| Rango | De 10 a 100% de escala completa de molbloc | De 10 a 100% de escala completa de molbloc |
| Resolución | 0,0015% FS | 0,0015% FS |
| Precisión¹ | ± 0,06% de la lectura | ± 0,06% de la lectura |
| Estabilidad (a un año)² | ± 0,05% de la lectura | ± 0,03% de la lectura |
| Incertidumbre de la medida³ (para cualquier gas para el que el molboc en uso esté calibrado) | ± 0,2% de la lectura | ± 0,125% de la lectura |
| 1. Precisión: Linealidad, histéresis y repetibilidad combinadas. 2. Estabilidad: Cambio máximo en cero y alcance sobre el período de tiempo especificado para molbox y molbloc típicos utilizados en condiciones típicas. Dado que la estabilidad solo se puede predecir, la estabilidad de un molbox y molbloc específicos debe establecerse a partir de la experiencia. 3. Incertidumbre de medida: Desviación máxima de la indicación de flujo de molbox2 respecto al valor verdadero del flujo a través del molbloc incluida la precisión, estabilidad y calibración de Fluke. 4. Con uso regular de Autozero. Agregue un 0,005% de rango Q-RPT durante un año sin uso de AutoZero, (se traduce en 0,005% FS para molbloc-S. No afecta significativamente a la calibración estándar de molbloc-S o a la incertidumbre de molbloc-L.) 5. Incertidumbre de medida de un gas distinto del N2 con el que Fluke tiene experiencia, pero el molbloc no tiene una calibración de gas real. 6. Incertidumbre de medición de un gas distinto del N2 con el que Fluke no tiene experiencia y para el que el molbloc no tiene una calibración de gas real. |
||
